在目前的破碎行業中，振動篩是一種應用很廣泛的篩分設備，其具有結構先進，激振力強，振動噪音小，易于維修，堅固耐用等特點，廣泛應用于礦山、選礦、選煤、建材、化工等行業做分級使用。做為行業生產分級使用中必需的重要設備，振動篩性能的好壞直接影響生產能力和技術經濟指標，因此掌握一些振動篩常見故障診斷和解決方法在生產實踐中是很必要的。 下面，安瑞特機械總結近幾年振動篩使用客戶的反饋信息，對在使用過程中側板裂紋這一故障的處理提出一種處理方案。
振動篩在長期運行后易出現橫梁、軌道梁等斷裂和側板產生裂紋等問題，橫梁和軌道梁通過更換就可以解決，而側板出現裂紋，若采用焊接處理，由于焊接應力無法消除，不久就會再次出現裂紋。
01側板裂紋處理的難點

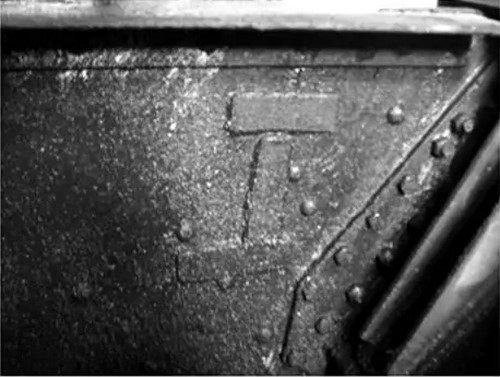

振動篩框架結構都是通過鉚接螺栓鉚接到一起的，如果更換出現裂紋的側板 (見圖1)

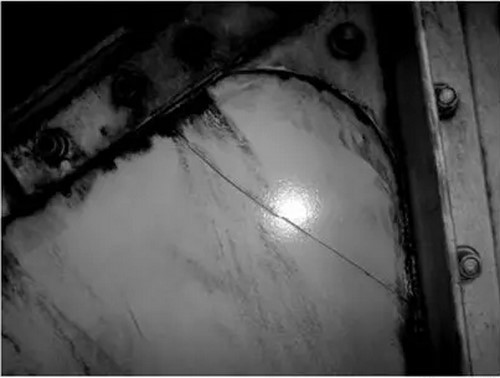

首先要卸掉側板上幾百個鉚接螺栓，工作量太大；其次要更換側板重新鉚接，這無異于重新組裝一臺篩子?，F(xiàn)場既沒有場地也沒有時間這樣處理。如果進行簡單的焊接處理，包括加板焊接 (如圖2所示)，由于側板的焊接應力無法消除，在振動工況下不但起不到好的效果，反而還會加劇裂縫的延伸或出現其他新的裂紋。 02具體處理方法

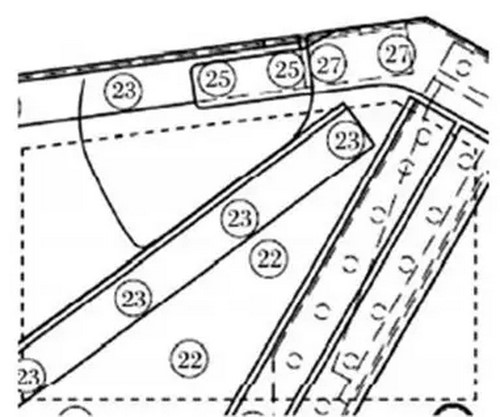

（1）首先檢驗裂紋區域的六角螺栓聯接是否可靠。拆下側板兩側角鋼和上部加強板上的鉚接螺栓，檢查角鋼和板上配合面之間的損壞情況。在表面合格的情況下，保證側板裂紋兩端對齊，見圖3 （2）沿裂紋中心，在整個長度上打磨一個坡口 (篩子內側)，見圖4 （3）沿裂紋與篩板方向垂直焊接 (焊槍不能擺動，可以分 2 段焊接) ，并在每道焊縫后用針槍打擊，消除應力和焊渣，見圖5 （4）連續垂直焊接，每道焊縫用針槍打擊，直到焊接完成，見圖6 （5）修磨、打光焊縫，直到表面平整與側板表面平齊，見圖7 （6）在篩子外側打磨焊縫，盡量少打磨焊縫處，只要將焊縫清理干凈，并將側板母材露出即可，然后和內側一樣焊接，分別見圖8、圖9。 （7）將側板外側打磨平整，

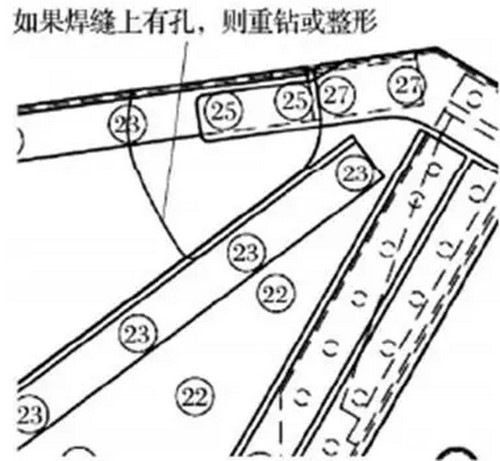

（8）將側板頂部的孔打磨整形 (焊縫上的孔)，保證所有毛刺已被去除，沒有溝痕和凹痕缺陷，見圖10。 圖10 打磨整形側板頂部的孔

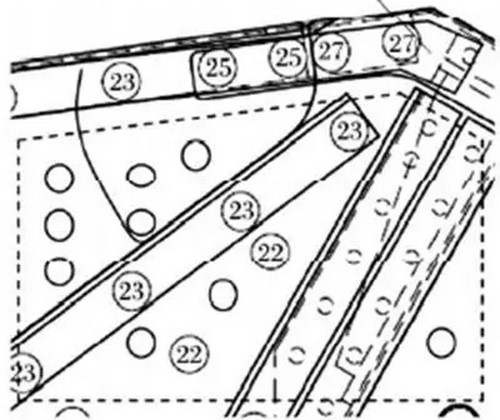

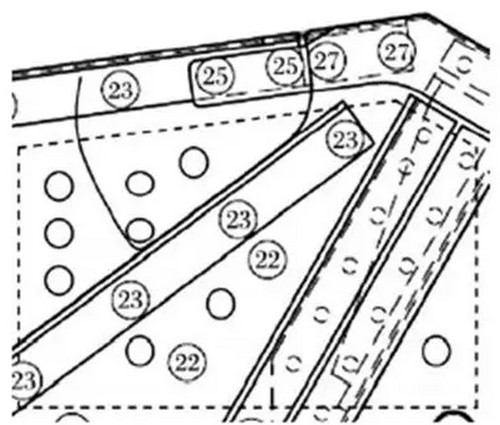

（9）將整理區域內的涂層打磨干凈，然后在側板和加強板上涂上底漆(均涂在兩側)。將加強板放置在篩子內側，并盡量多安裝螺栓，加強板將焊縫修理區兩側覆蓋，見圖11，圖中虛線部分為加強板。 （10）擰緊螺栓后，在加強板上鉆制若干孔，保證裂紋被覆蓋住，在孔中裝入鉚接螺栓把緊，見圖12。 （11）打磨側板頂部的修理區域，打磨角鋼和側板內側，涂底漆。在內側角鋼上加上加強板，在焊縫兩側至少各用3個鉚接螺栓鉚接，見圖13。 圖13 內側角鋼上的新加強板
（12）當所有鉚接螺栓鉚接上后，在修理區域涂上面漆。等面漆干后，用 SIKA 膠將加強板四周封好，防止銹蝕。
需要時進行更換或者張緊，檢查較終的運行速度；測試空載和帶載的卡片各 1組。
該處理方法簡單易行，節省時間。經過此方法維修的振動篩未再出現裂紋，實踐證明了此維修方案的可行性和可靠性。
