圓錐破碎機采用新型技術研發，優化破碎腔型，破碎效率高，適用于破碎中等以上硬度、高硬度等石料，圓錐破碎機針對不同石料，不同的生產需求，所配置的種類、型號不盡相同。本文中就來簡單介紹一下圓錐破碎機，供大家參考。
圓錐破主要分為液壓圓錐破和彈簧圓錐破兩種，液壓又分為單缸和多缸兩種。

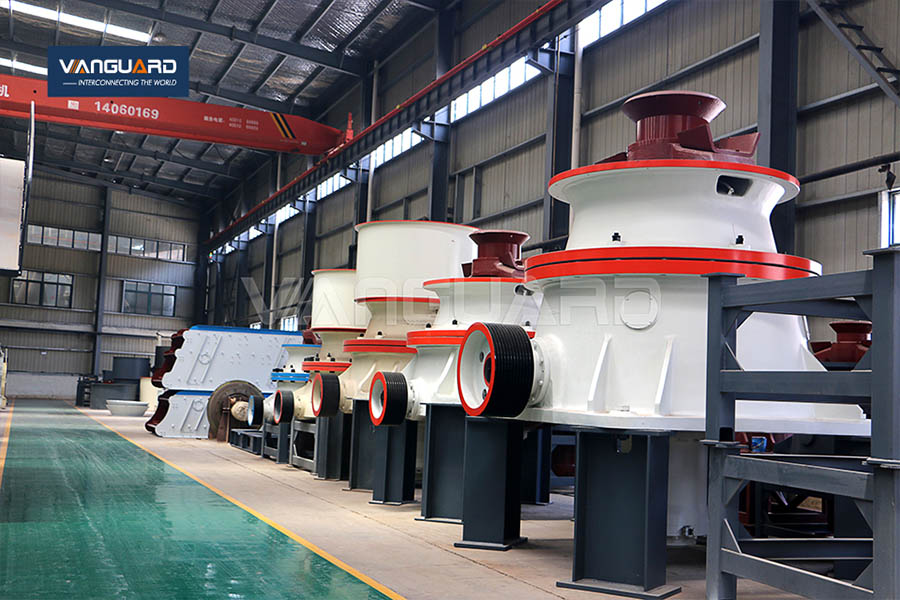

一、CS/CH系列單缸圓錐破碎機

CS/CH系列單缸液壓圓錐有更大的給料口，可以發揮出更大性能可以適用各種破碎工藝，廣泛應用于中碎到超細碎、及固定式到移動式破碎站。
1、進料粒度：0-370mm
2、生產能力：15-2200t/h
3、功率：90-750kw
4、型號：CS820/830/840/860；CH820/830/840/860/870/880

工作原理：

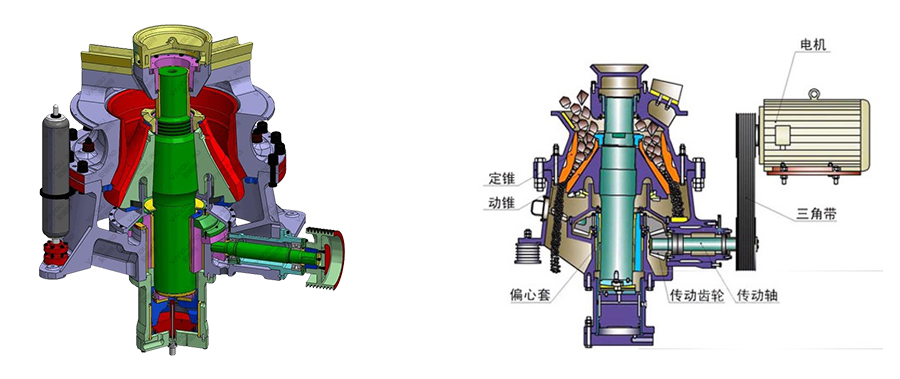

CS/CH系列單缸液壓圓錐破碎機是通過調整處于動錐底部的液壓缸可以使動錐上下運動從而方便的調整排礦口大小和產品粒度大小。它是由電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板），以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉?？諜C運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉，物料被擺動的內錐擠壓破碎，支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。（詳見：CS/CH系列單缸液壓圓錐破碎機型號參數）

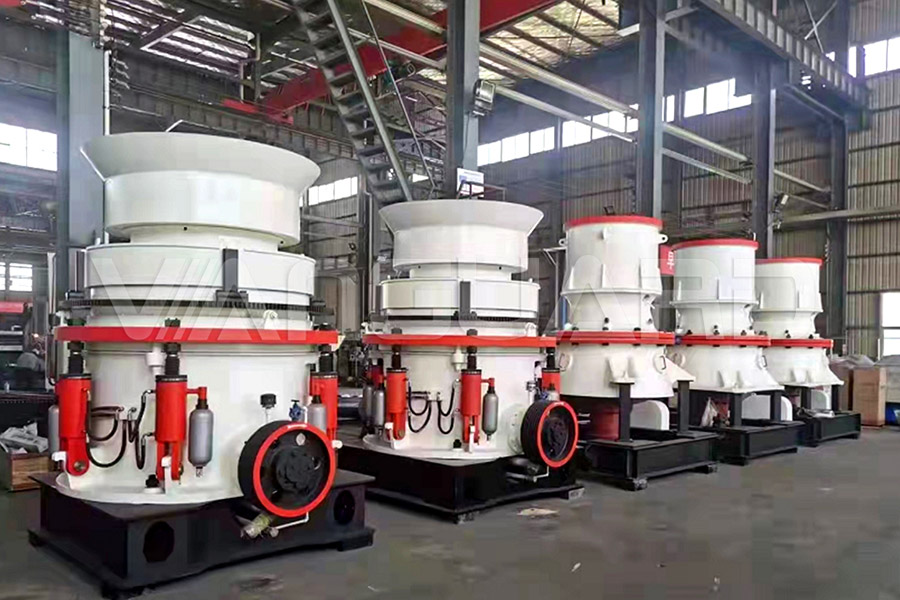

二、CP系列多缸液壓圓錐破碎機

CP系列多缸液壓圓錐破碎機采用液壓保護、液壓清腔，自動化程度高。該機在發生過鐵及瞬間悶車的情況下，能液壓起頂，自動排料，消除了原彈簧圓錐破碎機需停機進行人工排料的煩惱，大大降低了維修率及提高了生產效率，破碎效率高，易損件磨損低，破碎后成品呈立方體，細粒級含量高，可滿足一些高品質骨料的使用需求。
1、進料粒度：0-350mm
2、生產能力：55-550t/h
3、功率：75-315kw
4、型號：CP200/300/400/500/800
工作原理：

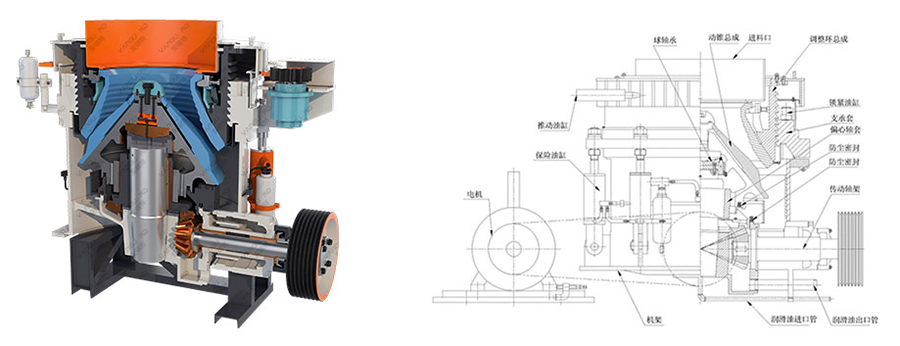

CP系列多缸液壓圓錐破碎機利用層壓破碎原理對物料進行破碎，工作時，電機帶動帶輪或聯軸器，傳動軸和圓錐部在軸心線下使偏心軸做周期性旋擺運動。物料從進料口進入破碎腔后，因受到偏心軸和軋臼壁的相互沖擊擠壓、研磨、揉搓作用而破碎。經過多次擠壓、沖擊和彎曲后，破碎到要求粒度的物料在自身重力作用下下落，由底部排出。（詳見：CP系列多缸液壓圓錐破碎機型號參數）

三、CSV系列液壓圓錐破碎機

CSV系列液壓圓錐破碎機適用于破碎各種硬度中等或以上的礦石和巖石，具有結構可靠，生產效率高，調整方便的特點，是大型工廠中適用于各種硬、中硬度礦石和巖石破碎的理想設備，廣泛應用于冶金，建筑，水電，交通，化工，建材等行業。
1、進料粒度：0-178mm
2、生產能力：18-725t/h
3、功率：45-315kw
4、型號：CSV60/110/132/160/200/250/315
工作原理：
CSV系列液壓圓錐破碎機工作時，電機帶動帶輪或聯軸器，傳動軸和圓錐部在軸心線下使偏心軸做周期性旋擺運動。物料從進料口進入破碎腔后，因受到偏心軸和軋臼壁的相互沖擊擠壓、研磨、揉搓作用而破碎。經過多次擠壓、沖擊和彎曲后，破碎到要求粒度的物料在自身重力作用下下落，由底部排出。（詳見：CSV系列液壓圓錐破碎機型號參數）
CSV系列液壓圓錐破碎機采用了特殊破碎頻率和偏心距，使破碎產品中細粒級含量更高，小于閉口邊排料口粒含量可達80%，提高后續工序處理能力，降低綜合能耗，而且保險缸能使過載保護和清腔功能自動控制，消除了原彈簧圓錐破碎機需停機進行人工排料的煩惱，大大降低了維修率及提高了生產效率，液壓潤滑組合式油站，體積小、接線簡單。

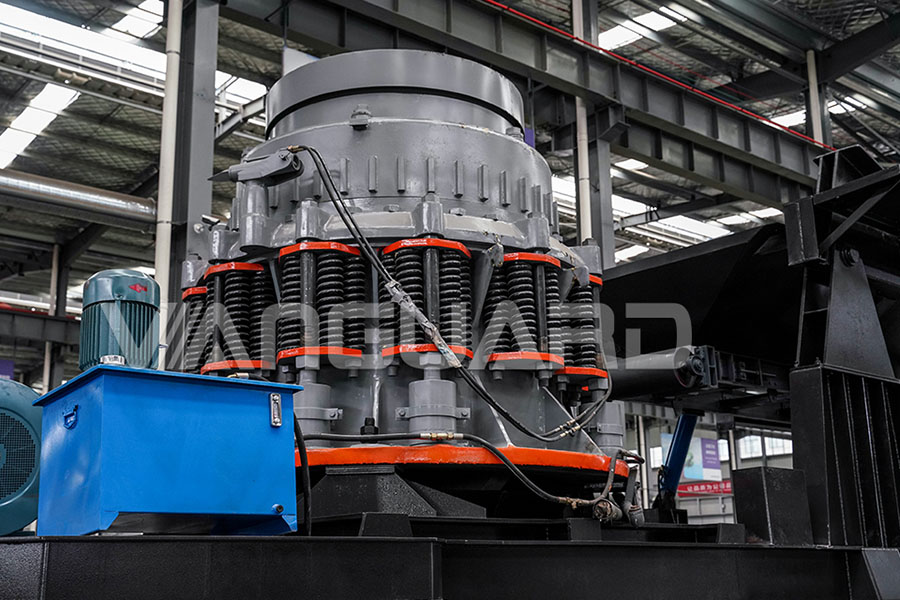

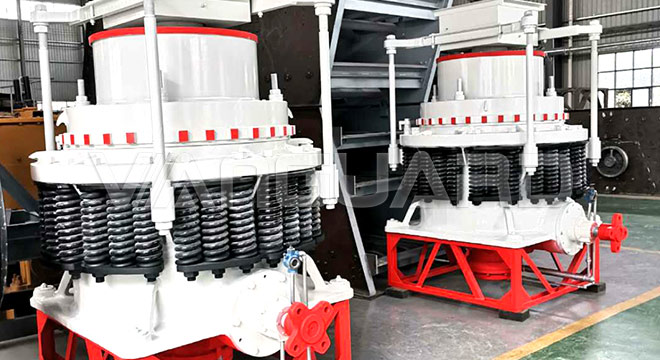

四、PY系列彈簧圓錐破碎機

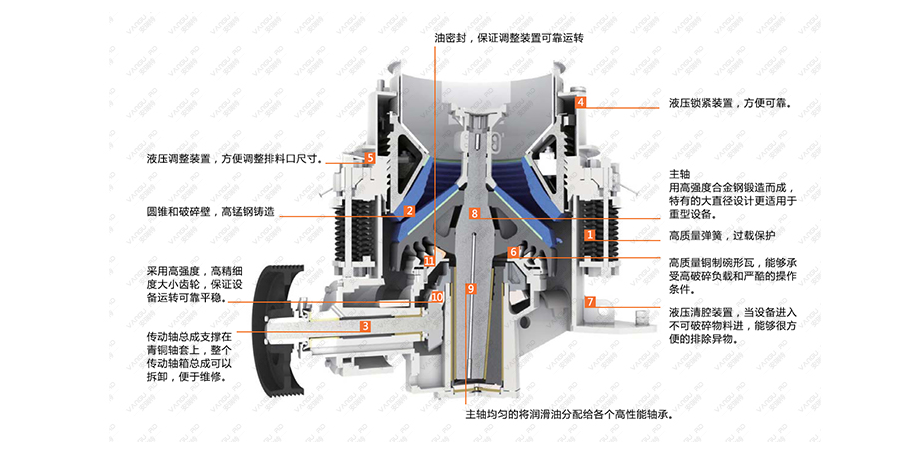

PY系列彈簧圓錐破碎機彈簧保險系統是過載保護裝置，可使金屬異物通過破碎腔而不危害機器，采用干油或水兩種密封形式，使石粉與潤滑油隔離，使其工作正常運行。彈簧圓錐破碎機破碎腔型式由礦石用途決定，標準型適用于中碎；中型適用于細碎；短頭型適用于超細碎。
1、進料粒度：0-178mm
2、生產能力：20-300t/h
3、功率：30-260kw
4、型號：PYB600/900/1200/1750/2200；PYD600/900/1200/1750/2200；PYZ900/1200/1750/2200
工作原理：

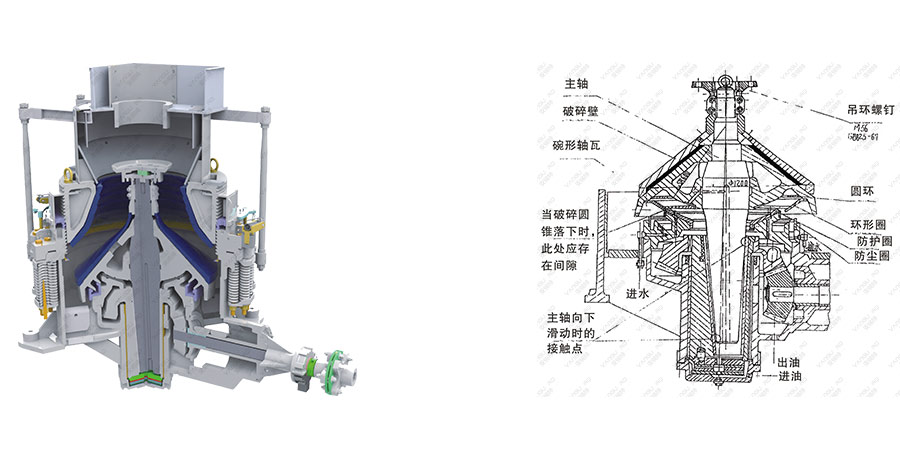

圓錐破碎機的工作部分是兩個截頭為圓錐體，一個是定錐，另一個是動錐。定錐是靜置的，是機架的一部分，動錐其下端活動地插在偏心襯套中，因此，定錐中心軸線與動錐中心軸線相交成一斜角。當動錐中心軸線繞定錐中心軸線旋轉時，使動錐沿著定錐內表面作偏旋運動。在動錐靠攏定錐的區段，該處物料受到動錐的擠壓、撞擊和彎曲作用，成為破碎腔;在動錐偏離定錐的地方，已被破碎的物料在自重作用下從錐底卸出，成為卸料口，物料從進料口裝入。（詳見：PY系列彈簧圓錐破碎機型號參數）

不同廠家生產的圓錐破碎機的型號參數不盡相同，所要求的進料粒度、產量、成品粒度也會不同，大家可以根據自身實際需求，聯系廠家給您推薦合適的設備型號。
